Forjat a base de plaques TT prefabricades.
LÍMIT DEL SOSTRES: a la planta el forjat coincideix amb el límit del sostre en gairebé tot el perímetre exceptuant dues zones de voladiu que s'hi extenen. Per tant segurament l'edifici té una façana envolvent de l'estructura que la protegeix de la intempèrie.
ESTRUCTURA VERTICAL: l'estructura vertical consta de pilars de formigó armat.
ESTRUCTURA HORTIZONTAL: jàsseres de formigó armat.
SOSTRE: plaques prefabricades TT o Pi. Unides entre elles per solapament i descarreguen sobre la jàssera de formió, assegurant aixi la continuitat mecànica del conjunt.
Situació: Badalona, barri del Sant Roc. Carrer de Málaga, 11
Programa: edifici d’habitatges socials.
Arquitecte: J. Cortés.
Superfície: 1.100 m2
Edificis: 2 blocs d’edificis
Núm d’habitatges: 96
Estructura: forjat reticular amb pilars de formigó
L’edifici a analitzar està situat al barri del Sant Roc, a Badalona. Es tracta de dos edificis, cada bloc està configurat per tres escales i 16 habitatges. Tots els habitatges tenen una morfologia molt semblant, degut a la morfologia de la parcel·la. Es tracta d’una tipologia d’habitatges socials que tenen la intenció d’integrar els edificis dins la trama urbana.
Aquests edificis estan projectats amb una estructura de ciment armat bidireccional de tipus reticular.
en aquesta imatge es pot observar la planta tipus de l’edifici. Cada bloc té tres escales i dos pisos per cada replà d’escala, amb un total de 16 pisos per escala (cada bloc té 48 habitatges i entre els dos blocs sumen 96 habitatges). La distribució interior es va repetint en tot l’edifici degut a la morfologia de la parcel·la i la voluntat de que totes les peces, exceptuant el bany, ventilessin.
DETALLS CONSTRUCTIUS

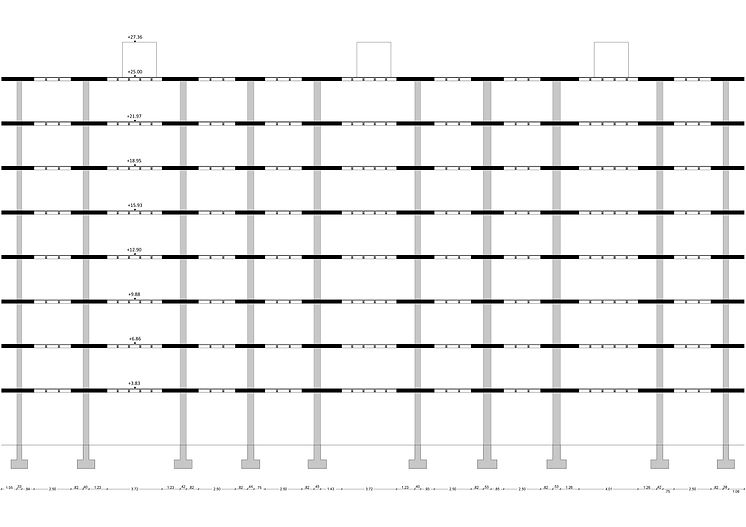

L’estructura de l’edifici està formada per pilars de formigó i forjat reticular. Cada bloc consta de 36 pilars armats arriostrats entre ells per jàsseres de formigó.
BAIXADA DE CÀRREGUES
El forjat sotmés a flexió transmet les càrregues a l’àbac i aquest al pilar, sotmés a compressió, que permet la baixada de les càrregues del’edifici fins al terreny on hi ha els fonaments.
DEFORMADA:
a causa de les empentes horitzontals que empenten l’edifici aquest es deforma de manera més pronunciada a la zona superior i d’una forma més lleugera a la inferior. També és destacable la deformació dels forjats, els quals estàn sotmesos a flexió, tot i que sempre es manté la continuitat del nus rígid de l’àbac amb el pilar i la continuitat del pilar.
FOTOS DE LA MAQUETA
Amb aquesta maqueta em volgut estudiar pas a pas com es realitza un forjat reticular i de quines parts consta aquest. Es tracta d’una maqueta a escala 1:200 que permet entendre els elements del que consta el forjat, la relació existent entre ells i com treballa el conjunt. Per realitzar-la em volgut seguir els pasos que es segueixen a la construcció per tal de comprendre la seva posada en obra.
